Podziemny zbiornik LPG 4850 l

[woocommerce_multi_inventory_change_inventory select_store_text="Wybierz najbliższy magazyn" your_store_text="Twój magazyn: "]
[woocommerce_multi_inventory_show_inventories]

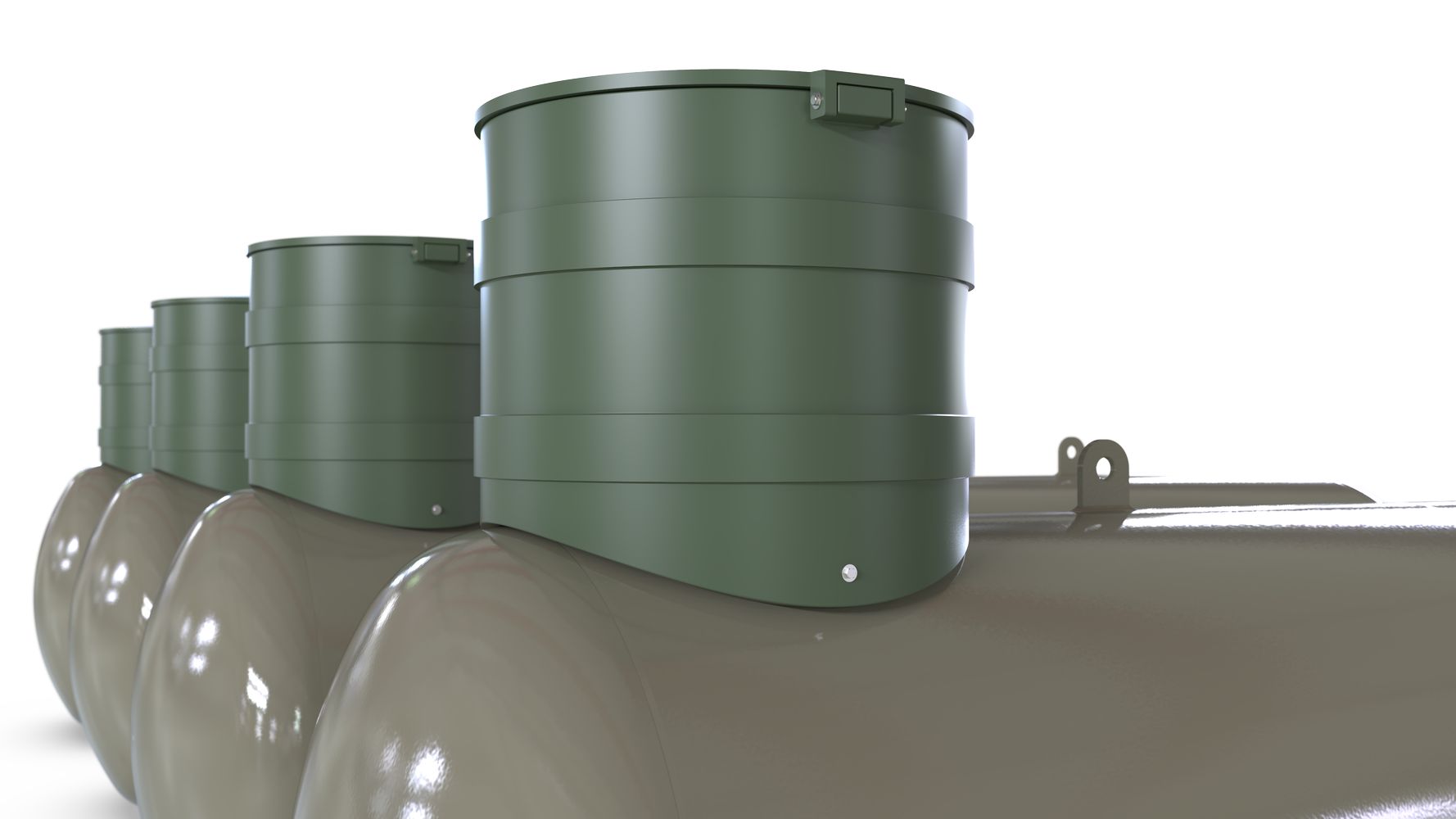

Podziemny zbiornik magazynowy gazu płynnego.

Zbiornik musi być umieszczony na betonowej płycie fundamentowej, którą można zamówić lub zapewnić we własnym zakresie.

14 580,00 15 762,03

Opis

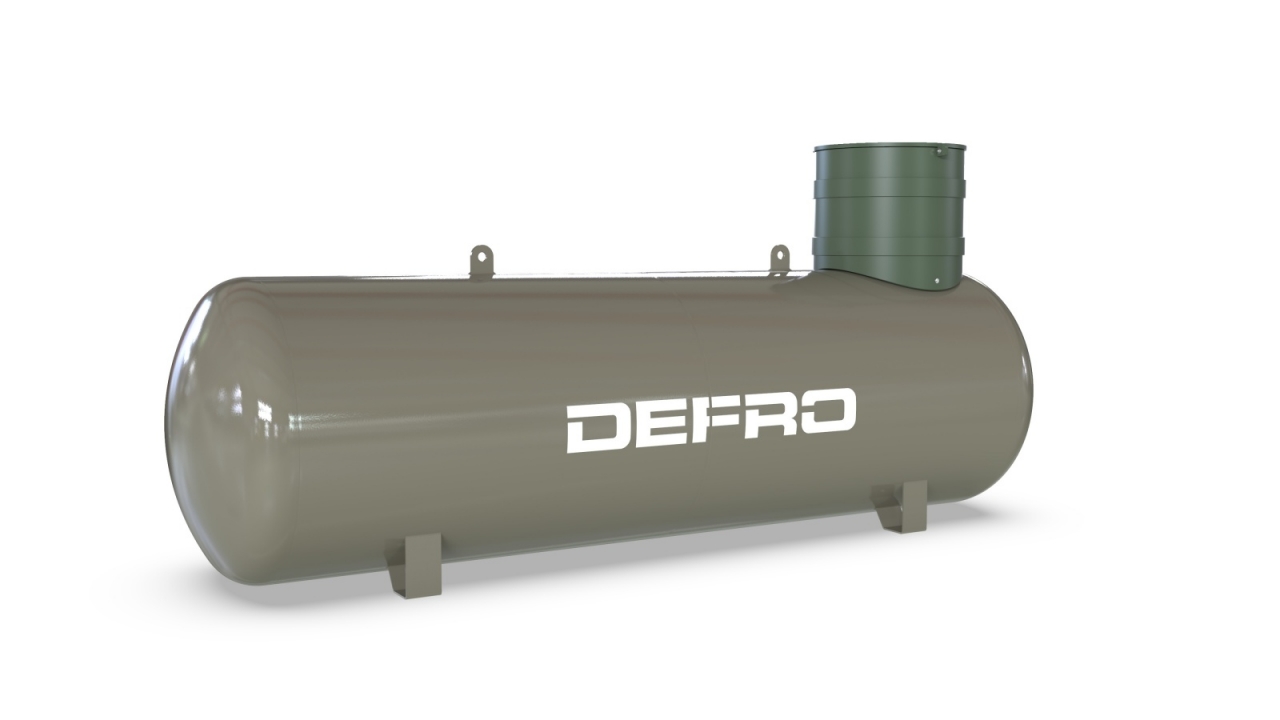

Konstrukcja zbiornika podziemnego LPG 4850 l

Budowa zbiornika do magazynowania gazu płynnego to pozioma cylindryczna konstrukcja spawana wykonana ze stali węglowej, w skład której wchodzą elementy konstrukcyjne oraz armatura i wyposażenie pomiarowe:

  • płaszcz stalowy,
  • dennice wypukłe,
  • łapy wsporcze,
  • przyłącza do uziemienia,
  • uchwyty nośne, z przeznaczeniem wyłącznie do transportu pustego zbiornika,
  • tuleje, wspawane do płaszcza wraz z zainstalowaną armaturą przyłączeniową,
  • kołpak ochronny,
  • adapter uziomu,
  • ochrona katodowa.

Każdy zbiornik posiada Paszport, w którym znajduje się wykaz wszystkich elementów konstrukcyjnych oraz pozostałych materiałów wraz z ich charakterystyką techniczną. W paszporcie producent szczegółowo podaje wszelkie dane wraz z wymiarami konstrukcyjnymi, numerem fabrycznym i wynikami badań potwierdzającymi spełnienie warunków technicznych wymaganych przez właściwy organ dozoru technicznego.
Zbiornik pokryty jest antyrefleksyjną powłoką lakierniczą, stanowiącą zabezpieczenie antykorozyjne oraz barierę zapobiegającą nagrzewaniu się zbiornika.

Informacje dodatkowe

Pojemność

4850

Posadowienie

zbiornik podziemny

Płyta fundamentowa

bez płyty fundamentowej, z płytą fundamentową

Dane techniczne

Zbiornik naziemny 4850 l LPG – dane techniczne
Model 4850
Dyrektywa PED 2014/68/UE Tak
Rodzaj gazu propan, propan -butan (max 80% butanu)
Przepisy i normy projektowe PN-EN 13445 oraz PN-EN 12542 (z wył. pkt 5.4)
Ciśnienie obliczeniowe 16 / -0,2 bar
Maksymalna temperatura pracy 40°C
Minimalna temperatura pracy -20°C
Maksymalne dopuszczalne napełnienie 85%
Masa pustego zbiornika 815 kg
Zawór do napełniania, króciec P1, ¾ NPT RegO 7579C
Zawór odcinający, króciec P2, ¾ NPT RegO 9101DK (faza gazowa)
Zawór odcinający, króciec P3, ¾ NPT RegO 7550G (faza ciekła)
Poziomowskaz pływakowy, króciec P4 Rochester 6281S12546G, długość ramienia 630mm
Zawór bezpieczeństwa, króciec P5, 1 ¼ NPT RegO RS3131 – 1szt

Rysunek techniczny

Zbiornik podziemny rysunek techniczny



Zbiornik naziemny LPG – wymiary w mm
Model 4850 l
A 4300
B 2550
C 1250
D 800
E 950
